Memahami Berbagai Jenis Thermoforming: Panduan Komprehensif

Thermoforming adalah proses manufaktur serbaguna yang mengubah lembaran plastik datar menjadi bentuk tiga dimensi dengan menggunakan panas dan tekanan. Teknik ini diadopsi secara luas di seluruh industri karena efektivitas biaya, fleksibilitas, dan kemampuannya untuk memproduksi komponen sederhana dan kompleks. Baik Anda bergerak di bidang pengemasan, otomotif, atau barang konsumen, memahami berbagai jenis thermoforming dapat membantu Anda memilih metode yang optimal untuk proyek Anda.

Thermoforming memanaskan lembaran plastik dan membentuknya menggunakan cetakan, menawarkan solusi hemat biaya¹ untuk membuat komponen yang ringan dan tahan lama² dalam industri seperti pengemasan, otomotif, dan medis.

Dalam artikel ini, kita akan menjelajahi berbagai jenis thermoforming³aplikasinya, detail teknis, kiat desain praktis, dan teknologi terkait. Pada akhirnya, Anda akan memiliki pemahaman menyeluruh tentang cara kerja thermoforming dan cara memanfaatkan manfaatnya untuk kebutuhan Anda.

Apa Saja Jenis-jenis Thermoforming yang Berbeda?

Thermoforming melibatkan pemanasan lembaran plastik hingga lentur dan kemudian membentuknya menjadi bentuk tertentu dengan menggunakan cetakan. Proses ini bervariasi tergantung pada ketebalan lembaran dan metode pembentukan, sehingga menghasilkan beberapa jenis yang berbeda yang cocok untuk aplikasi yang berbeda.

Jenis thermoforming meliputi pengukur tipis, pengukur sedang, dan pengukur berat berdasarkan ketebalan lembaran, serta pembentukan vakum, pembentukan tekanan, pembentukan lembaran kembar, dan pembentukan mekanis berdasarkan metode pembentukan.

Jenis berdasarkan Ketebalan Lembar

Jenis berdasarkan Metode Pembentukan

Thermoforming Pengukur Tipis

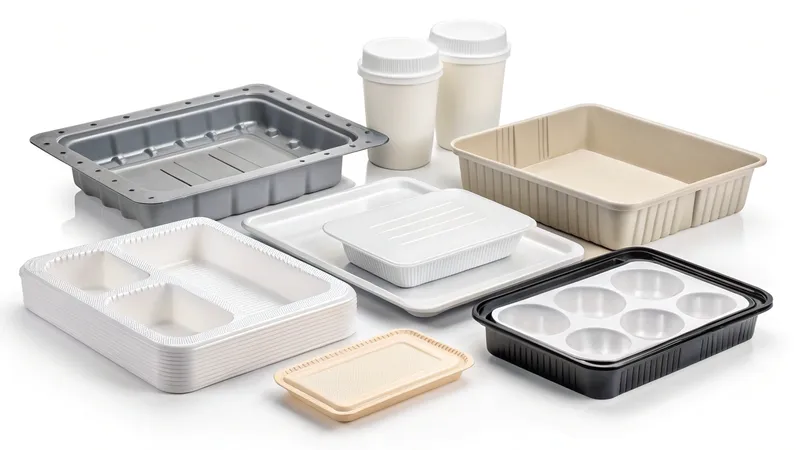

Pembentukan termo dengan ukuran tipis⁵ menggunakan lembaran dengan ketebalan di bawah 1,5 mm, ideal untuk produksi barang sekali pakai bervolume tinggi seperti baki kemasan dan cangkir. Sering kali diekstrusi dengan cara digulung atau diekstrusi sebaris, ini banyak digunakan dalam industri makanan, medis, dan ritel karena efisiensinya.

Thermoforming Pengukur Sedang

Thermoforming ukuran sedang, dengan lembaran antara 1,5 mm dan 3 mm, berfungsi untuk komponen semi struktural. Meskipun kurang umum, penggunaannya semakin meningkat karena keseimbangan kekuatan dan fleksibilitasnya, mengisi kesenjangan antara aplikasi pengukur tipis dan pengukur berat.

Thermoforming Pengukur Berat

Pembentukan termo dengan alat pengukur berat⁶ menggunakan lembaran yang lebih tebal dari 3 mm untuk komponen struktural yang tahan lama seperti panel kendaraan dan pelapis kulkas. Cocok untuk proses produksi rendah hingga menengah (250-3000 komponen per tahun) dan menawarkan perkakas yang hemat biaya.

Pembentukan Vakum

Pembentukan vakum, metode yang paling sederhana, menggunakan vakum (~15 psi) untuk membentuk lembaran di atas cetakan. Ini ideal untuk bagian dasar yang dangkal seperti kios dan penutup medis, menawarkan keterjangkauan untuk prototipe dan produksi kecil.

Pembentukan Tekanan

Pembentukan tekanan menambahkan tekanan udara (hingga 60 psi) ke pembentukan vakum, memungkinkan detail yang lebih halus dan fitur yang lebih tajam. Ini sempurna untuk komponen yang membutuhkan daya tarik estetika atau tekstur fungsional.

Pembentukan Lembar Kembar

Twin-sheet forming memanaskan dan membentuk dua lembar secara bersamaan, menyatukannya untuk membuat bagian berongga. Ini sangat baik untuk struktur yang ringan dan kuat seperti wadah dan penutup.

Pembentukan Mekanis

Pembentukan mekanis menggunakan alat bantu seperti colokan atau ram, sering kali dengan vakum atau tekanan, untuk pembentukan yang tepat. Metode ini cocok untuk bagian yang rumit atau digambar dalam yang membutuhkan pembentukan terkontrol.

Apa Saja Aplikasi Thermoforming?

Keserbagunaan Thermoforming membuatnya menjadi proses yang digunakan di seluruh industri, memproduksi segala sesuatu mulai dari kemasan ringan hingga komponen struktural yang kuat.

Thermoforming melayani industri pengemasan, otomotif, medis, dan barang konsumsi dengan solusi yang hemat biaya, fleksibel, dan ringan.

Pengemasan

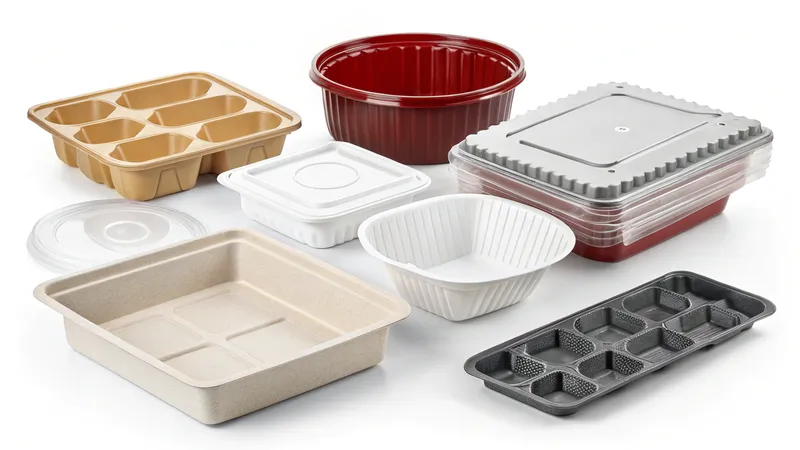

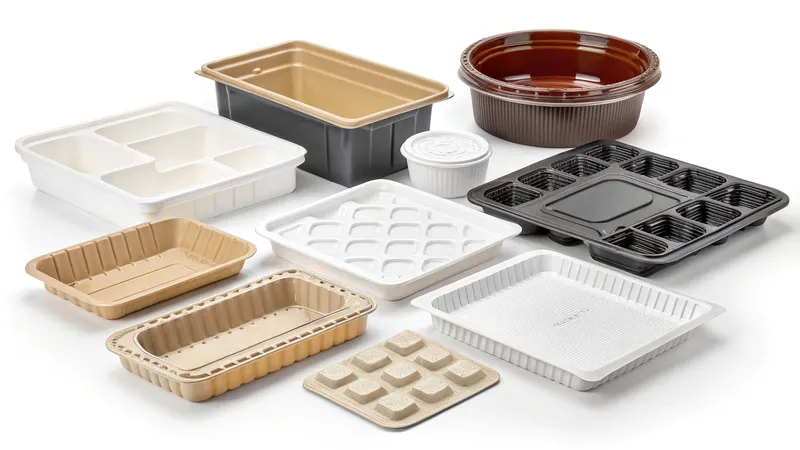

Thermoforming ukuran tipis mendominasi pengemasan, membuat barang sekali pakai seperti cangkir, baki, dan kulit kerang untuk makanan, medis, dan penggunaan ritel karena efisiensinya dalam produksi bervolume tinggi.

Otomotif

Thermoforming dengan ukuran besar menghasilkan komponen otomotif struktural seperti panel dan dasbor. Biaya perkakas yang lebih rendah membuatnya ideal untuk produksi kecil hingga menengah.

Medis

Thermoforming mendukung bidang medis dengan baki pengukur tipis dan rumah peralatan pengukur berat, yang memenuhi kebutuhan akan kemandulan dan daya tahan.

Barang Konsumsi

Dari pelapis kulkas hingga kios, thermoforming menawarkan bentuk khusus untuk produk konsumen yang fungsional dan estetis.

Bagaimana Thermoforming Dibandingkan dengan Proses Lainnya?

Thermoforming menawarkan keuntungan dan trade-off yang unik dibandingkan dengan proses seperti injection molding dan blow molding.

Thermoforming unggul dalam efektivitas biaya⁷ untuk produksi kecil hingga menengah dan komponen besar dan sederhana, tetapi tertinggal dalam hal presisi dan efisiensi material dibandingkan dengan cetakan injeksi.

Thermoforming vs Cetakan Injeksi

• Biaya Perkakas: Perkakas Thermoforming lebih murah (setengah hingga seperlima dari cetakan injeksi).

• Volume: Cetakan injeksi cocok untuk volume tinggi; thermoforming cocok untuk proses yang lebih rendah.

• Kompleksitas: Cetakan injeksi menangani bagian yang kompleks dengan lebih baik; thermoforming lebih sederhana.

• Waktu Pimpin: Thermoforming menawarkan pembuatan prototipe yang lebih cepat.

Thermoforming vs Blow Molding

• Bentuk: Cetakan tiup menciptakan benda berongga; thermoforming menghasilkan bentuk terbuka.

• Kecepatan: Pencetakan tiup lebih cepat untuk volume bagian berongga.

Apa Saja Langkah Kunci dalam Thermoforming?

Thermoforming melibatkan serangkaian langkah yang menentukan kualitas dan performa bagian akhir.

Proses ini mencakup perancangan, pemilihan bahan⁸, perkakas⁹pemanasan dan pembentukan, pemangkasan, dan finishing.

1. Desain: Mengoptimalkan rasio tarikan (<3:1) dan sudut rancangan (1,5°-6°).

2. Bahan: Gunakan ABS, polikarbonat, polietilena, atau polipropilena.

3. Perkakas: Membuat cetakan dari aluminium atau komposit.

4. Pembentukan: Panaskan lembaran (misalnya, 140-190°C untuk ABS) dan bentuklah.

5. Pemangkasan: Menghilangkan material berlebih secara manual atau dengan CNC.

Apa Saja Praktik Terbaik untuk Suku Cadang Thermoformed?

Desain yang efektif meningkatkan hasil thermoforming.

Optimalkan menggambar rasio¹⁰, termasuk konsep sudut¹¹meminimalkan potongan, dan memilih bahan yang sesuai.

• Menggambar Rasio: Pertahankan di bawah 3:1 untuk pembentukan vakum.

• Sudut Konsep: Gunakan 1,5°-6° agar mudah dilepas.

• Undercuts: Hindari atau gunakan bagian cetakan yang dapat digerakkan.

Bagaimana Anda Memilih Jenis Thermoforming yang Tepat?

Memilih jenis tergantung pada kebutuhan proyek Anda.

Tentukan pilihan Anda berdasarkan ketebalan lembaran, kerumitan bagian, volume, dan hasil akhir.

Pohon Keputusan

1. Ketebalan: Tipis (3 mm).

2. Kompleksitas: Vakum (sederhana), Tekanan (detail), Lembar kembar (berongga).

3. Volume: Pengukur tipis untuk ukuran tinggi, pengukur berat untuk ukuran rendah-sedang.

Apa Saja Teknologi yang Terkait dengan Thermoforming?

Thermoforming terhubung ke ekosistem manufaktur yang lebih luas.

Teknologi terkait meliputi ekstrusi lembaran¹² (hulu), pemangkasan (hilir), dan alternatif seperti cetakan injeksi.

• Ekstrusi Lembaran: Menghasilkan lembaran thermoforming.

• Pemangkasan: Menyelesaikan bagian yang dibentuk.

• Alternatif: Cetakan injeksi, cetakan tiup.

Kesimpulan

Thermoforming menawarkan cara yang fleksibel dan hemat biaya untuk memproduksi komponen plastik, mulai dari pengemasan hingga komponen struktural. Dengan memahami jenis-jenisnya-ukuran tipis hingga ukuran berat, vakum hingga lembaran kembar-Anda dapat memilih yang paling sesuai dengan kebutuhan Anda. Dengan desain yang cerdas dan pengetahuan proses, thermoforming memberikan kualitas dan efisiensi.
